从半加器、全加器到超前进位加法器
空间换时间的智慧。
半加器 (Half Adder)
半加器用于计算两个 1 位二进制数 和 。之所以叫半加器,是因为它不考虑来自低位的进位。

逻辑表达式:
真值表:
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
Verilog 实现:
module half_adder(
input A, B,
output S, C
);
assign S = A ^ B;
assign C = A & B;
endmodule

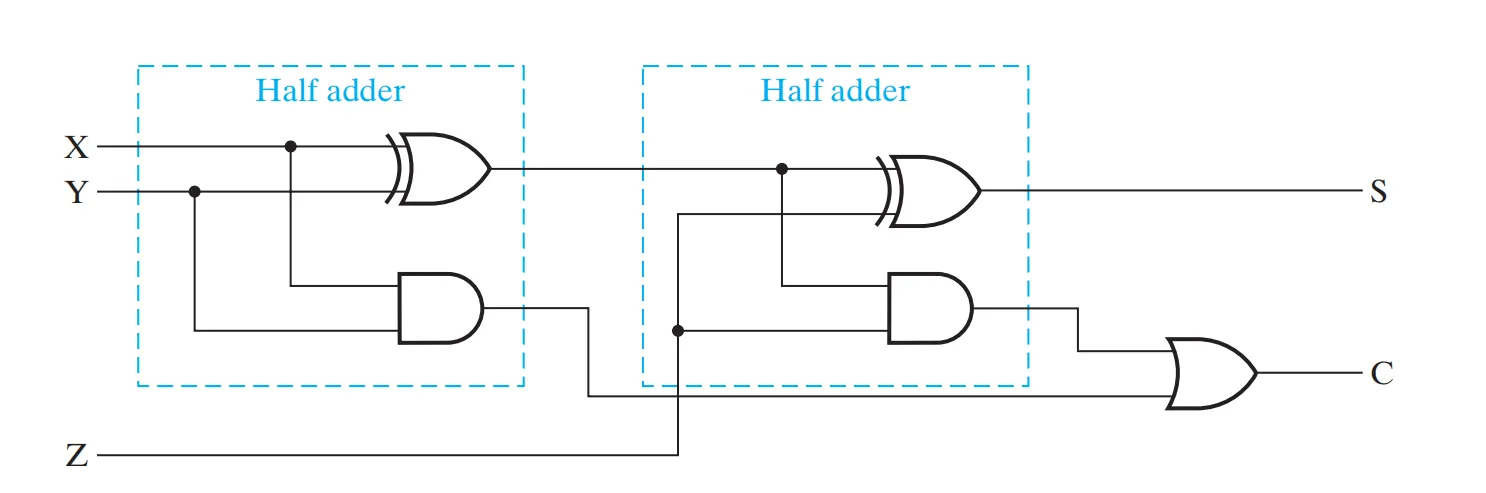

全加器 (Full Adder)
为了实现多位加法,我们需要处理低位的进位。全加器接受三个输入:加数 、被加数 以及低位进位 。

逻辑表达式:
真值表:
| A | B | C | S | C1 |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
Verilog 实现:
module full_adder(
input A, B, Cin,
output S, Cout
);
wire s1, c1, c2;
// 实例化第一个半加器计算 A 和 B 的和
half_adder ha1(.A(A), .B(B), .S(s1), .C(c1));
// 实例化第二个半加器将结果与 Cin 相加值
half_adder ha2(.A(s1), .B(Cin), .S(S), .C(c2));
assign Cout = c1 | c2; // 两次相加中只要有一次产生进位,最终进位即为 1
endmodule

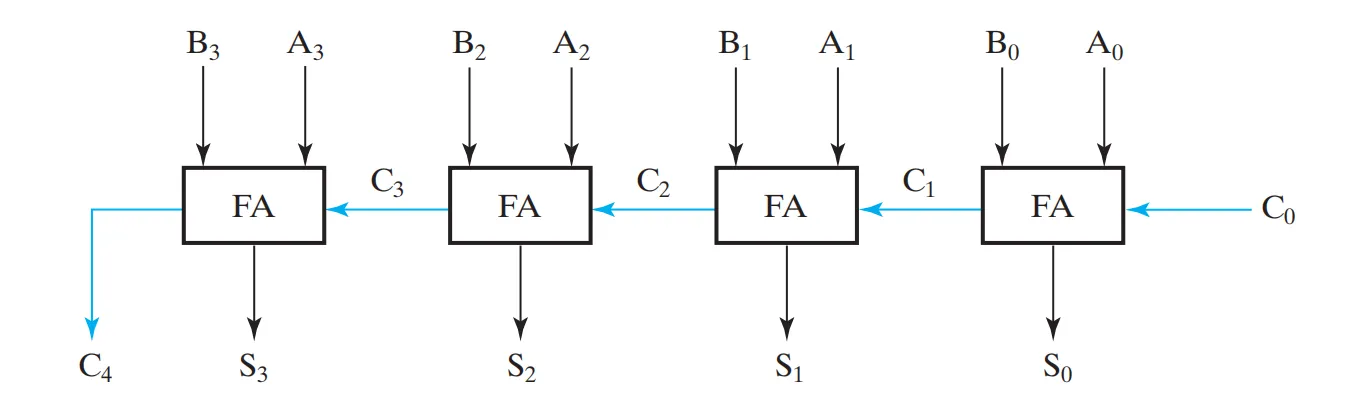

行波进位加法器 (RCA)
将 个全加器首尾相接,低位的 接到高位的 ,就得到了 行波进位加法器 (Ripple Carry Adder)。

这种加法器被称为串行进位加法器(Ripple Carry Adder, RCA),也叫行波进位加法器或脉冲进位加法器,RCA的特点是电路简单,但由于高位必须等到低位运算完成才能进行,电路产生的延时很大,运算速度较慢,而且位数越多运算越慢。而超前进位加法器(Carry Look-ahead Adder, CLA)可以解决这个问题。

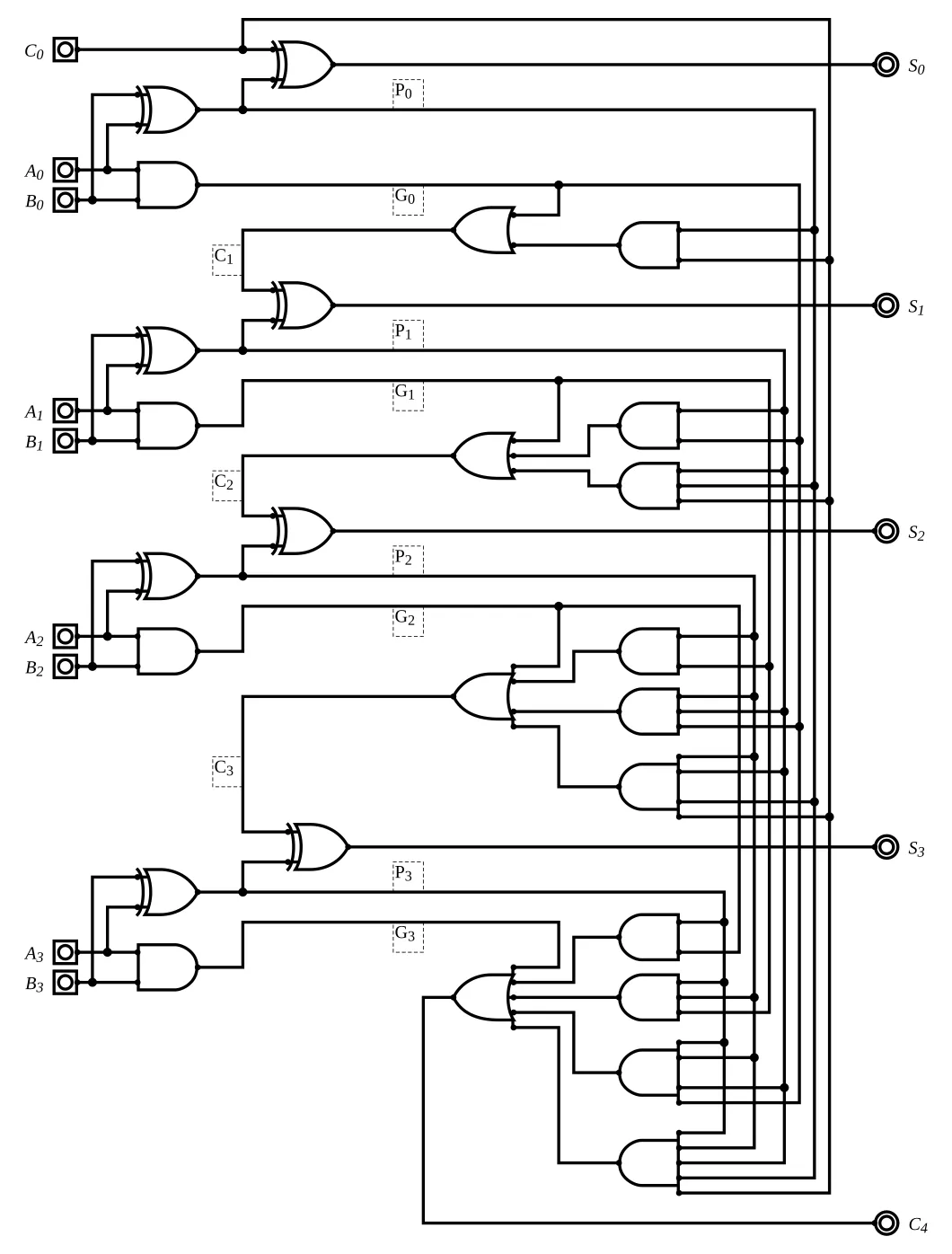

超前进位加法器 (Carry Look-ahead Adder)

CLA 采用了空间换时间的策略:通过增加逻辑门,提前并行计算出所有进位。
- Generate :若 全为 ,本位必然产生进位。
- Propagate :若 有一个为 ,则低位进位会通过本位传递。
通过数学展开,进位公式可以改写为:
Verilog 实现:
module cla_4bit(
input [3:0] A, B,
input Cin,
output [3:0] S,
output Cout
);
wire [3:0] G, P;
wire [4:0] C;
assign C[0] = Cin;
assign G = A & B;
assign P = A ^ B;
assign C[1] = G[0] | (P[0] & C[0]);
assign C[2] = G[1] | (P[1] & G[0]) | (P[1] & P[0] & C[0]);
assign C[3] = G[2] | (P[2] & G[1]) | (P[2] & P[1] & G[0]) | (P[2] & P[1] & P[0] & C[0]);
assign C[4] = G[3] | (P[3] & G[2]) | (P[3] & P[2] & G[1]) | (P[3] & P[2] & P[1] & G[0]) | (P[3] & P[2] & P[1] & P[0] & C[0]);
assign S = P ^ C[3:0];
assign Cout = C[4];
endmodule
计算机设计的权衡
从 RCA 到 CLA,本质上是用硬件面积换取速度。这种 Trade-off 贯穿了计算机体系结构的始终。
这种 Trade-off 不仅存在于加法器设计中,它几乎存在于计算机的每一处:
- Cache:用昂贵的高速缓存来换取内存访问速度。
- RISC vs CISC:用更复杂的软件编译器换取更精简的硬件执行效率。
- 预测执行:用额外的功耗换取分支指令的吞吐量。
